SZCV1202

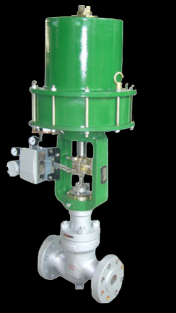

1202高压笼式控制阀是SZCV系列产品之一,可控制各种
不同温度的高压流体,是一种压力平衡式控制阀,广泛适用于
要求动态稳定性好,噪音低,空化腐蚀小的高压降场合。

■主要特点
●配用多弹簧薄膜或气缸活塞执行机构,结构紧凑、输出力大
●阀结构紧凑,流体通道呈S流线型,压降损失小、可调范围广
●适于高静压、大压差、噪音低、有空化腐蚀、泄漏要求不严
的清洁介质的控制场合

■主要技术参数
●阀    体
型    式:直通铸造球型阀
公称通径:DN40、50、80、100、150、200、250、300mm
公称压力:ANSI 900、1500、2500
      JIS 63K
连接型式:法兰连接  RF、RJ
法兰标准  ANSI B16.5-1981、JIS B2201-1984等
焊接连接  嵌接焊SW(40~80mm)、对接焊BW(80~300mm)
材    料:铸    钢(SCPH2、SCPH21、WCB、WCC、WC9、ZG230-450)
铸不锈钢(SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)、钛等
    压盖型式:螺栓压紧式
填    料:石棉编织填料、石墨填料
上 阀 盖:常 温 型(U) -17~+230℃
伸长Ⅰ型(Ⅰ) -45~-17℃、+230~+566℃
●阀内组件
阀芯型式:压力平衡式阀芯(可带组合密封圈或活塞环)
材    料:不锈钢(SUS304、SUS316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18)
不锈钢堆焊司太莱合金、钛和耐蚀合金等
●密封型式、活塞环材质、工作温度、泄露等级
密封型式 普通型 密封2 密封3 密封4
活塞环材质 RTFE+VITON RTFE+不锈钢 特殊铸铁
工作温度(℃) -196~+566 -40~+200 -196~+290 -196~+566
泄漏等级 Ⅲ级 Ⅳ级 Ⅳ级 Ⅲ级
注:工作温度不准超过各种材料的允许范围
●执行机构
型    式:7101多弹簧薄膜执行机构、7102单作用气缸活塞执行机构、7103双作用气缸活塞执行机构
膜片材料:7101型 乙丙橡胶夹尼龙布
弹簧范围:80~240kPa(7101型),190~350、190~400kPa(7102型)
供气压力:7101型(280~400 kPa)、7102型(400~500 kPa)、7103型(300~500 kPa)

SZCV


气源接头:Rc1/4(7101-3~4型)、Rc3/8(7101-5、7102-6R、7103-5~6型)、Rc1/2(7103-7型)
●环境温度:-30~+70℃
●作用型式:正作用执行机构实现阀的气一关式、反作用执行机构实现阀的气-开式
●附    件:定位器、空气过滤减压阀、限位开关、手轮机构、阀位传送器等
执行机构 定位器 手轮机构
电/气 气/气 侧装式 顶装式
7101-3、4、5D,R 8101~8104 8201、8202 7301 7302
7102-6R 8101~8104 8201、8202 蜗轮蜗杆型
7103-5、6、7 8103~8104 8201、8202 蜗轮蜗杆型
●回    差:带定位器  小于全行程的1%
●基本误差:带定位器  小于全行程的±1%
●可调范围:50:1
●Cv值、流量特性和行程
