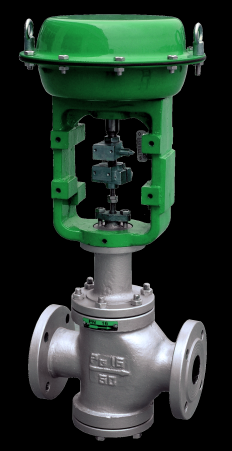

1301双座控制阀是SZCV系列产品之一，广泛适用于工业自动
化场合的流体控制。

■主要特点
●配用多弹簧薄膜执行机构，体积小、结构紧凑、输出力大
●阀体内有上下两个阀芯球，流体作用在上下阀芯球上的推力，
其方向相反而大小接近，不平衡力较小，允许压差较大
●适于流量大、压差较大、泄漏要求不严的清洁介质的控制

■主要技术参数
●阀    体
型    式：直通双座铸造球型阀
公称通径：DN25～300mm
公称压力：ANSI 125、150、300、600
      JIS 10、16、20、30、40K
      PN16、40、64
连接型式：法兰连接  FF、RF、MF、RJ、TG
法兰标准  JB/T79.1～2-94、HG20592～20618-2009、ANSI B16.5–1981、JIS B2201-1984等
材    料：铸    钢（SCPH2、SCPH21、WCB、WCC、WC9、ZG230-450）
铸不锈钢（SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）、钛等
上 阀 盖：常 温 型（U）  －17～+230℃
    伸长Ⅰ型（Ⅰ） －45～－17℃、+230～+566℃
    伸长Ⅱ型（Ⅱ） －100～－45℃
              伸长Ⅲ型（Ⅲ） －196～－100℃
注：工作温度不准超过各种材料的允许范围
    压盖型式：螺栓压紧式
    填    料：V型聚四氟乙烯、含浸聚四氟乙烯石棉、石棉编织、石墨填料
●阀内组件
阀芯型式：上下导向双座柱塞型阀芯
流量特性：等百分比特性(%)、线性特性(L)、快开特性(Q)
材    料：不锈钢（SUS304、SUS316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18）
不锈钢堆焊司太莱合金、钛和耐蚀合金等
●执行机构
型    式：7101型多弹簧薄膜执行机构
膜    片：乙丙橡胶夹尼龙布
弹簧范围：20～100、80～240 kPa
供气压力：140～400kPa
气源接头：Rc1/4
●环境温度：－30～+70℃
●作用型式：正作用执行机构实现阀的气一关式或气－开式

SZCV


●附    件：定位器、空气过滤减压阀、限位开关、手轮机构、阀位传送器等
●泄 漏 量：小于阀额定容量的0.5%，符合标准ANSI B16.104-1976 Ⅱ级。
●回    差：不带定位器  小于全行程的3%    带定位器  小于全行程的1%
●基本误差：不带定位器  小于全行程的±5%  带定位器  小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
●可调范围：30:1
