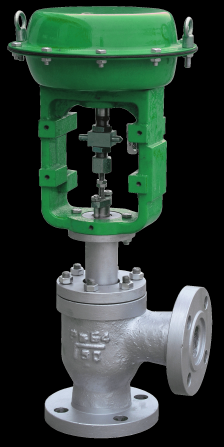

1402高压单座角型控制阀是SZCV系列产品之一，是一种上
导向结构的控制阀，适用于要求直角连接，介质为高粘度，含悬
浮物和颗粒状物质的控制，可广泛控制不同温度的高压流体。

■主要特点
●配用多弹簧薄膜或气缸活塞执行机构，结构紧凑、输出力大
●阀芯采用上导向结构，导向面积大，抗振性好，空化腐蚀小
●流体通道呈直角型，流阻小、压降损失小、可调范围广，泄
漏小，符合ANSI B16.104-1976 Ⅳ级标准

■主要技术参数
●阀    体
型    式：角型单座铸造球型阀
公称通径：DN25、40、50、80mm
公称压力：ANSI 900、1500、2500
      JIS 63K
连接型式：法兰连接  RF、RJ
法兰标准  ANSI B16.5-1981、JIS B2201-1984等
焊接连接  嵌接焊SW（25～80mm）、对接焊BW（80mm）
材    料：铸    钢（SCPH2、SCPH21、WCB、WCC、WC9、ZG230-450）
铸不锈钢（SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）、钛等
          注：ANSI 2500的阀通常采用锻造结构
上 阀 盖：常 温 型（U）  －5～+230℃
    伸长Ⅰ型（Ⅰ） －45～－17℃、 +230～+566℃
    注：工作温度不准超过各种材料的允许范围
    压盖型式：螺栓压紧式
    填    料：V型聚四氟乙烯、石棉编织填料、石墨填料
●阀内组件
阀芯型式：上导向单座柱塞型阀芯
流量特性：等百分比特性（%）、线性特性（L）
材    料：不锈钢（SUS304、SUS316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18）
不锈钢堆焊司太莱合金、钛和耐蚀合金等
●执行机构
型    式：7101多弹簧薄膜执行机构、7102单作用气缸活塞执行机构、7103双作用气缸活塞执行机构
膜片材料：7101型 乙丙橡胶夹尼龙布
弹簧范围：80～240kPa（7101型）、190～250、190～300、190～350kPa（7102型）
供气压力：7101型（280～400kPa）、7102型（400～500kPa）、7103型（300～500kPa）

SZCV


气源接头：Rc1/4（7101-3～4型）、Rc3/8（7102-6R、7103-4～6型）、Rc1/2（7103-7型）
●环境温度：－30～+70℃
●作用型式：正作用执行机构实现阀的气一关式、反作用执行机构实现阀的气－开式
●附    件：定位器、空气过滤减压阀、限位开关、手轮机构、阀位传送器等

执行机构	定位器		手轮机构
	电/气	气/气	侧装式	顶装式
7101-3、4D，R	8101～8104	8201、8202	7301	7302
7102-6R	8101～8104	8201、8202	蜗轮蜗杆型	—
7103-4、5、6、7	8103～8104	8201、8202	蜗轮蜗杆型	—

●泄 漏 量：小于阀额定容量的0.01%，符合标准ANSI B16.104-1976 Ⅳ级。
●回    差：带定位器  小于全行程的1%
●基本误差：带定位器  小于全行程的±1%
●可调范围：50:1
