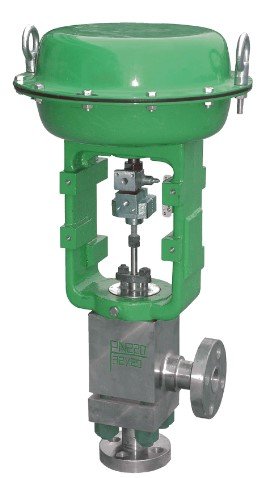

1403高压单座角型控制阀是SZCV系列产品之一，采用锻造
式结构，广泛适用于各种化工、炼油等行业，尤其适用于合成氨、
尿素工业上高压和高压差介质的控制。

■主要特点
●配用多弹簧薄膜执行机构，体积小、重量轻、结构紧凑、输
出力大、维护方便
●阀体结构简单、紧凑，流路呈直角形，阻力小，采用下阀体
和透镜式阀座结构，阀座易于更换，密封性能好，可靠性高
●节流部件采用专用硬质合金，耐气蚀，抗冲刷，使用寿命长

■主要技术参数
●阀    体
型    式：单座角型锻造阀
公称通径：DN6、10、15、25、32、40、50、65、80、100、125mm
公称压力：PN220、320
连接型式：法兰连接  透镜式
法兰标准  JB/T2769-92
材    料：锻钢（40）、锻不锈钢（304、316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
上 阀 盖：常 温 型（U）  －5～+230℃
          伸长Ⅰ型（Ⅰ） －45～－17℃、+230～+566℃
压盖型式：螺栓压紧式
填    料：V型聚四氟乙烯、石棉编织填料、石墨填料
    注：工作温度不准超过各种材料的允许范围
●阀内组件
阀芯型式：上导向单座柱塞型阀芯
流量特性：等百分比特性（%）、线性特性（L）
材    料：不锈钢（SUS304、SUS316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）、6YC1、A4钢、U1钢、
U2钢、U3钢、不锈钢堆焊司太莱合金、耐蚀合金等
●执行机构
型    式：7101多弹簧薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接头：Rc1/4
●环境温度：－30～+70℃
●作用型式：正作用执行机构实现阀的气一关式、反作用执行机构实现阀的气－开式
●泄 漏 量：小于阀额定容量的0.01%，符合标准ANSI B16.104-1976 Ⅳ级。
●回    差：带定位器  小于全行程的1%

SZCV


●基本误差：带定位器  小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
●附    件：定位器、空气过滤减压阀、限位开关、手轮机构、阀位传送器等
●可调范围：30:1
●Cv值和行程

公称通径	6			10					15					25
阀座直径	3	4	6	4	6	7	8	10	6	7	8	10	12	7	8	10
Cv值	0.047 0.073	0.12 0.19 0.29	0.47	0.12 0.19 0.29	0.47 0.73	1.2	1.9	2.9	0.47 0.73	1.2	1.9	2.9	4.7	1.2	1.9	2.9
额定行程(mm)	10			16
