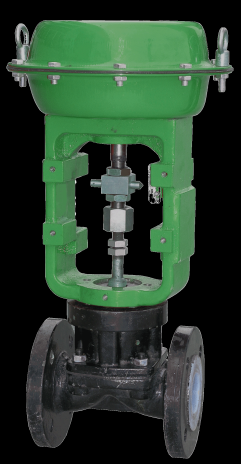

1601隔膜控制阀是SZCV系列产品之一，采用衬有耐腐蚀衬
里的阀体和耐腐蚀隔膜，广泛适用于强酸、强碱、强腐蚀性介质
的控制，也适用于高粘度，含悬浮物、颗粒状、纤维状物质的控
制。由于隔膜衬里的限制，耐压、耐温性能较低。

■主要特点
●配用多弹簧薄膜执行机构，体积小、重量轻、结构紧凑、输
出力大
●阀体结构简单、直通型流道，流路平滑、流阻小、流量大
●采用无填料函的结构，节流元件为弹性隔膜，密封性好,介
质由隔膜与外界隔离，确保无渗漏
●适于压差小、泄漏严、高粘度、悬浮物、纤维状的常温腐蚀
性介质的控制

■主要技术参数
●阀    体
型    式：直通单座铸造阀
公称通径：DN20～200mm
公称压力：PN16（DN20～50mm）
PN10（DN65～200mm）
连接型式：法兰连接  FF、RF
法兰标准  JB/T79.1-94、HG20592～20618-2009、ANSI B16.5–1981、JIS B2201-1984等
阀体材料、阀体衬里、隔膜材料、工作温度

阀 体 材 料	阀 体 衬 里	隔 膜 材 料	工作温度 (℃)
HT200、ZG230-450 SCPH2、WCB、WCC	氯丁橡胶CR	丁 腈 橡 胶	－10 ～ +100
		聚四氟乙烯	－40 ～ +120
	丁腈橡胶NBR	丁 腈 橡 胶	－10 ～ +100
		聚四氟乙烯	－10 ～ +120
	聚全氟乙丙烯F46	丁 腈 橡 胶	－10 ～ +100
		聚四氟乙烯	－40 ～ +150

●阀内组件
阀芯型式：隔膜阀芯
流量特性：近似线性（L）
●执行机构
型    式：7101多弹簧薄膜执行机构、7102单作用气缸活塞执行机构、7103双作用气缸活塞执行机构
膜片材料：7101型 乙丙橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（7101型），190～350、190～400 kPa（7102型）
供气压力：7101型（140～400 kPa）、7102型（400～500 kPa）、7103型（300～500 kPa）

SZCV



气源接头：Rc1/4（7101-2～4型）、Rc3/8（7102-6R、7103-4～6型）
●环境温度：－30～+70℃
●作用型式：正作用执行机构实现阀的气一关式、反作用执行机构实现阀的气开式
●附    件：定位器、空气过滤减压阀、限位开关、手轮机构、阀位传送器等
●泄 漏 量：橡 胶 隔 膜     小于阀额定容量的0.01%，符合标准ANSI B16.104-1976 IV级。
聚四氟乙烯隔膜  小于阀额定容量的0.5%，符合标准ANSI B16.104-1976 Ⅱ级。
●回    差：不带定位器  小于全行程的3%  带定位器  小于全行程的1%
●基本误差：不带定位器  小于全行程的±5%  带定位器  小于全行程的±1%
●可调范围：30:1
●Cv值和行程

公称通径	20	25	32	40	50	65	80	100	125	150	200
公称压力	PN16					PN10
Cv值	9	20	30	48	66	102	150	280	410	485	1170
额定行程（mm）	8	10	14	16	24	30	34	36	44	55	65
