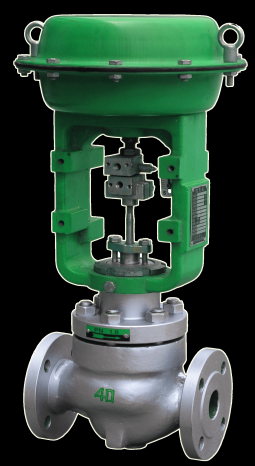

SZCV1201

1201平衡笼式控制阀是SZCV系列产品之一,是一种压力平衡
式控制阀,适用于控制各种高温、低温的高压差流体。

■主要特点
●配用多弹簧薄膜或气缸活塞执行机构,结构紧凑、输出力大
●流体通道呈S流线型,还设有一个改善套筒周围流体平稳流
动的导流翼,压降损失小、流量大、可调范围广,流量特性
精度高,符合IEC534-1-1976标准
●适于压差较大、噪音低、有空化气蚀、泄漏要求不严的清洁
介质的控制场合

■主要技术参数
●阀    体
型    式:直通铸造球型阀
公称通径:DN32~450mm
公称压力:ANSI 125、150、300、600
      JIS 10、16、20、30、40K
      PN16、40、64
连接型式:法兰连接  FF、RF、MF、RJ、TG
法兰标准  JB/T79.1~2-94、HG20592~20618-2009、ANSI B16.5–1981、JIS B2201-1984等
焊接连接  嵌接焊SW(32~50mm)、对接焊BW(65~500mm)
材    料:铸    钢(SCPH2、SCPH21、WCB、WCC、WC9、ZG230-450)
铸不锈钢(SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)、钛等
上 阀 盖:常 温 型(U) -17~+230℃
伸长Ⅰ型(Ⅰ) -45~-17℃、+230~+566℃
伸长Ⅱ型(Ⅱ) -100~-45℃
伸长Ⅲ型(Ⅲ) -196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式:螺栓压紧式
填    料:V型聚四氟乙烯、含浸聚四氟乙烯石棉、石棉编织、石墨填料
●阀内组件
阀芯型式:压力平衡式阀芯
材    料:不锈钢(SUS304、SUS316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18)
不锈钢堆焊司太莱合金、钛和耐蚀合金等
●执行机构
型    式:7101多弹簧薄膜执行机构、7102单作用气缸活塞执行机构、7103双作用气缸活塞执行机构
膜    片:7101型 乙丙橡胶夹尼龙布
弹簧范围:20~100、80~240 kPa(7101型),190~350、190~400kPa(7102型)
供气压力:7101型(140~400 kPa),7102、7103型(300~500 kPa)
气源接头:Rc1/4(7101-2~4型)、Rc3/8(7101-5、7102-6R、7103-6型)、Rc1/2(7103-7型)


SZCV


●环境温度:-30~+70℃
●作用型式:正作用执行机构实现阀的气一关式、反作用执行机构实现阀的气-开式
●附    件:定位器、空气过滤减压阀、限位开关、手轮机构、阀位传送器等
执行机构 定位器 手轮机构
电/气 气/气 侧装式 顶装式
7101-2~5 8101~8104 8201、8202 7301 7302
7102-6R 8101~8104 8201、8202 蜗轮蜗杆型
7103-6、7 8101~8104 8201、8202 蜗轮蜗杆型
●泄 漏 量:小于阀额定容量的0.1%,符合标准ANSI B16.104-1976 Ⅲ级。
●回    差:不带定位器  小于全行程的3%    带定位器  小于全行程的1%
●基本误差:不带定位器  小于全行程的±5%  带定位器  小于全行程的±1%
             注:采用标准的V型聚四氟乙烯填料
●可调范围:50:1
●Cv值、流量特性和行程
