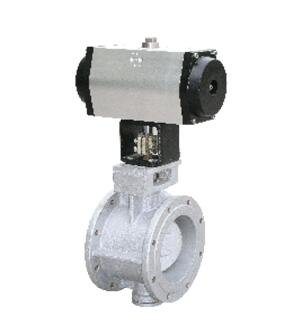

3305端面密封控制蝶阀是SZCV系列产品之一，是一种低负载
型蝶阀，针对中、高温介质，因阀板受热膨胀而与阀体内腔产生抱
死、卡阻等现象而开发的新型控制阀，其结构简单、紧凑，安装空
间小，维修方便，主要应用于控制大流量、低压差的高温流体，广
泛适用于工业自动化场合。

■主要特点
●配用气缸活塞执行机构，体积小、重量轻、结构紧凑、输出力
矩大
●阀体、阀板均用钢板焊接或铸造加工而成
●采用阀板与阀体圆环端面贴紧方式进行密封，阀板与阀体留有
3～5mm的间隙，解决了热胀冷缩造成的阀体与阀板卡阻问题

■主要技术参数
●阀    体
型    式：扁平式铸造或焊接阀体
公称通径：DN125～2000mm
公称压力：ANSI 125、150
JIS 5、10、16K
PN6、10、16
连接型式：对夹式、法兰式  FF、RF
法兰标准  JB/T79.1-94、HG20592～20618-2009、ANSI B16.5-1981、JIS B2201-1984等
注：DN125～500常用对夹式，DN600～2000常用法兰式
材    料：铸    钢（SCPH2、SCPH21、WCB、WCC、ZG230-450）
铸不锈钢（SCS13A、SCS14A、316、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
压盖型式：螺栓压紧式
密封填料: 聚四氟乙烯V型填料、石墨填料
●阀内组件
阀板型式：平板型
材    料：铸    钢（SCPH2、SCPH21、WCB、WCC、ZG230-450）
铸不锈钢（SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti或不锈钢镀硬
铬、不锈钢局部堆焊司太莱合金）
●工作温度:标  准  型:－17～+200℃（DN125～500）
外部轴承型：－45～+600℃
●执行机构
型    式：7201、7203系列气缸活塞执行机构
动作方式：回转型
  作用型式：双作用 — 无弹簧，执行机构无原始位置，工作时需二个操作压力
            单作用 — 有弹簧，执行机构有原始位置，工作时需一个操作压力


SZCV





型   号	双作用	7201-RD、7203-RD
	单作用	7201-RS、7203-RS
用    途		通   断
气源压力		0.3～0.8MPa
气源接口		G1/8、G1/4、G1/2
控制信号	两位式	气动控制：0.3～0.8MPa； 电动控制（采用电磁阀）：24V·DC、220V·AC
	调节式	气动控制（采用气动定位器）：20～100kPa； 电动控制（采用电气定位器）：4～20mA·DC
额定行程		900

型号、规格、输出转矩

型 号	操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201 双作用	规   格		063	075	083	092	105	125	140	160	190	210	240	270	300	350	400	500	600
	输出转矩		35.5	50.3	77.1	113.6	164.4	256	439	668	1077	1316	1933	2936	3815	5712	8139	21195	40694
7201 单作用	规格	弹簧数量	063	075	083	092	105	125	140	160	190	210	240	270	300	350	400	500	600
	输出 转矩	N6	22.1	31.9	47.7	69.7	101.3	155.5	273.5	400.4	675	822	1212	1932	2400	3449	4482①	12272	16120
		N8	17.9	25.9	38.3	55.7	81.5	124.0	221.8	317.2	556	677	1000	1612	1929	2686	3567②	9294	10364
		N10	13.5	19.8	28.7	41.2	60.8	91.0	167.5	229.5	426	517	767	1281	1458	1929	2653③	6319	－
		N12	9.1	13.7	19.0	26.8	40.1	58.0	113.2	141.7	296	357	533	950	986	1172	1738④	3343	－

注：①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧
●环境温度：－30～+70℃
●阀作用型式：气－关式或气－开式
●附    件：定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器等

执行机构	定位器		空气过滤减压阀	手轮机构	电磁阀
	电/气	气/气
双作用7201-092～300RD	8103、8104	8202	9301	7303	9102
单作用7201-125～350RS	8103、8104	8202	9301	7303	9101

●回    差：不带定位器  小于全行程的5%  带定位器  小于全行程的2%
●基本误差：不带定位器  小于全行程的±5%  带定位器  小于全行程的±2%
●额定行程：90⁰
●可调范围：50:1
●额定Cv值、泄漏量（占Cv值的%）
