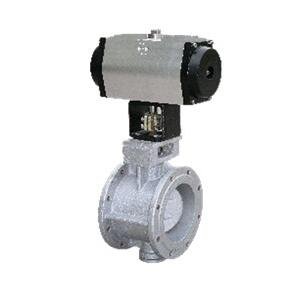

3304椭圆控制蝶阀是SZCV系列产品之一，阀关闭时，阀板
在阀体内有一偏转角度，使其能较好地密封，适用于大口径、大
流量、低压差、泄漏较小的场合。

■主要特点
●配用气缸活塞执行机构，小巧轻便、结构紧凑、输出力矩大
●阀结构简单、紧凑，流阻小，额定流量系数大，容易制造

■主要技术参数
●阀    体
型    式：扁平式铸造阀体
公称通径：DN50～1600mm
公称压力：PN6、10、16；ANSI 125、150；JIS 5、10K
连接型式：对夹式、法兰式  FF、RF
法兰标准  JB/T79.1-94、HG20592～20618-2009、ANSI B16.5–1981、JIS B2201-1984等
注：DN50～DN 200常用对夹式，DN250以上常用法兰式
材    料: 铸    钢（SCPH2、SCPH21、WCB、WCC、ZG230-450）
铸不锈钢（SCS13A、SCS14A、316、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
压盖型式：螺栓压紧式
密封填料: 聚四氟乙烯V型填料、石墨填料
●阀内组件
阀板型式：扁平铸造型
流量特性：近似等百分比（%）
材    料: 铸    钢（SCPH2、SCPH21、WCB、WCC、ZG230-450）
铸不锈钢（SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
●工作温度:－60～+450℃
●执行机构
型    式：7201、7203系列气缸活塞执行机构
动作方式：回转型
  作用型式：双作用 — 无弹簧，执行机构无原始位置，工作时需二个操作压力
            单作用 — 有弹簧，执行机构有原始位置，工作时需一个操作压力
主要技术参数

型   号	双作用	7201-RD、7203-RD
	单作用	7201-RS、7203-RS
用    途		通   断
气源压力		0.3～0.8MPa
气源接口		G1/8、G1/4、G1/2
控制信号	两位式	气动控制：0.3～0.8MPa； 电动控制（采用电磁阀）：24V·DC、220V·AC
	调节式	气动控制（采用气动定位器）：20～100kPa； 电动控制（采用电气定位器）：4～20mA·DC
额定行程		700


SZCV


型号、规格、输出转矩

型 号	操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201 双作用	规   格		063	075	083	092	105	125	140	160	190	210	240	270	300	350	400	500	600
	输出转矩		35.5	50.3	77.1	113.6	164.4	256	439	668	1077	1316	1933	2936	3815	5712	8139	21195	40694
7201 单作用	规格	弹簧数量	063	075	083	092	105	125	140	160	190	210	240	270	300	350	400	500	600
	输出 转矩	N6	22.1	31.9	47.7	69.7	101.3	155.5	273.5	400.4	675	822	1212	1932	2400	3449	4482①	12272	16120
		N8	17.9	25.9	38.3	55.7	81.5	124.0	221.8	317.2	556	677	1000	1612	1929	2686	3567②	9294	10364
		N10	13.5	19.8	28.7	41.2	60.8	91.0	167.5	229.5	426	517	767	1281	1458	1929	2653③	6319	－
		N12	9.1	13.7	19.0	26.8	40.1	58.0	113.2	141.7	296	357	533	950	986	1172	1738④	3343	－

注：①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧
●环境温度：－30～+70℃
●阀作用型式：气－关式或气－开式
●附    件：定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器等

执行机构	定位器		空气过滤减压阀	手轮机构	电磁阀
	电/气	气/气
双作用7201-092～270RD	8103、8104	8202	9301	7303	9102
单作用7201-105～300RS	8103、8104	8202	9301	7303	9101

●回    差：不带定位器  小于全行程的5%  带定位器  小于全行程的2%
●基本误差：不带定位器  小于全行程的±5%  带定位器  小于全行程的±2%
●可调范围：20:1
●额定行程：70⁰
●额定流量系数Cv值、泄漏量（占Cv值的%）

公称通径	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1600
Cv值	190	290	440	735	1000	1750	2800	3970	5485	7120	8990	11090	15990	21700	28000	35000	44350	64190	87530	114370
泄漏量	0.2%							0.15%							0.1%
