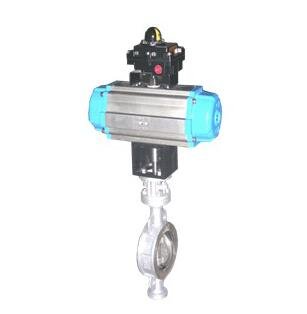

SZCV3303

3303三偏心控制蝶阀是SZCV系列产品之一,是在3302双偏
心控制蝶阀的基础上增加了一个独特的偏心(即阀板斜锥面),它不
仅利用了原有凸轮效应,而且完全消除了阀板与阀座密封面的摩擦,
去除了磨损和泄漏的可能。该阀为扭矩密封,具有越关越紧、越开
越松的特点,具有良好的切断性和耐久性。能有效满足各种不同的
工况要求,广泛适于大口径、大流量、低压差、泄漏要求严的场合。

主要特点
配用气缸活塞执行机构,小巧轻便、结构紧凑、输出力矩大
阀板、阀座密封面采用圆锥形面接触,同时接触,同时脱离,
无摩擦力,阀关闭时的力矩小,允许压差大
阀关闭时,在整个受压的密封面上无死区,具有均匀分布下
的最佳密封,不存在挤压或卡死现象
阀板、阀座密封面堆焊司太莱合金,可用于高压场合
实现了进出口双向密封,密封性能可靠,不受温度变化影响
,可用于高温场合

主要技术参数
阀    体
型    式:偏心型铸造阀体
公称通径:DN80~1200mm
公称压力:ANSI 125、150、300
JIS 5、10、20K
PN 10、16、25
连接型式:对夹式、法兰式  FF、RF、MF
法兰标准  JB/T79.1~2-94、HG20592~20618-2009、
ANSI B16.5-1981、JIS B2201-1984等
注:DN500以下常用对夹式,DN500以上常用法兰式
材    料:铸钢(SCPH2、SCPH21、WCB、WCC、ZG230-450)
铸不锈钢(SCS13A、SCS14A、316、316L、CF8、                      结构原理图
ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
压盖型式:螺栓压紧式
密封填料: 聚四氟乙烯V型填料、石墨填料
阀内组件
阀板型式:三偏心部分球面型
阀板密封面:倾斜圆锥的一部分
密封型式:软密封、硬密封
材    料:铸钢(SCPH2、SCPH21、WCB、WCC、ZG230-450)、铸不锈钢(SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、镀硬铬、局部堆焊司太莱合金)
阀座型式:整体式、镶嵌式

SZCV


材    料:不锈钢、不锈钢堆焊司太莱合金
阀杆材料:2Cr13、1Cr18Ni9Ti、17-4PH
●工作温度:金属密封  -40~+550℃、多层密封  -40~+400℃、四氟密封  -20~+200℃
●适用介质:水、蒸汽、油品、酸类及腐蚀性介质
执行机构
型    式:7201、7203系列气缸活塞执行机构
动作方式:回转型
  作用型式:双作用 — 无弹簧,执行机构无原始位置,工作时需二个操作压力
            单作用 — 有弹簧,执行机构有原始位置,工作时需一个操作压力
型   号 双作用 7201-RD、7203-RD
单作用 7201-RS、7203-RS
用    途 通   断
气源压力 0.3~0.8 MPa
控制信号 两位式 气动控制:0.3~0.8MPa;电动控制(采用电磁阀):24V·DC、220V·AC
调节式 气动控制(采用气动定位器):20~100kPa;电动控制(采用电气定位器):4~20mA·DC
额定行程 900
型号、规格、输出转矩
型 号 操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201
双作用
规   格 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出转矩 35.5 50.3 77.1 113.6 164.4 256 439 668 1077 1316 1933 2936 3815 5712 8139 21195 40694
7201
单作用
规格 弹簧数量 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出
转矩
N6 22.1 31.9 47.7 69.7 101.3 155.5 273.5 400.4 675 822 1212 1932 2400 3449 4482① 12272 16120
N8 17.9 25.9 38.3 55.7 81.5 124.0 221.8 317.2 556 677 1000 1612 1929 2686 3567② 9294 10364
N10 13.5 19.8 28.7 41.2 60.8 91.0 167.5 229.5 426 517 767 1281 1458 1929 2653③ 6319
N12 9.1 13.7 19.0 26.8 40.1 58.0 113.2 141.7 296 357 533 950 986 1172 1738④ 3343
注:①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧
环境温度:-30~+70℃
阀作用型式:气-关式或气-开式
附    件:定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器等
泄 漏 量:多层、四氟密封  符合ANSI B16.104 Ⅵ级
金 属 硬 密 封  小于阀额定容量的10-5
●回    差:不带定位器  小于全行程的5%  带定位器  小于全行程的2%
●基本误差:不带定位器  小于全行程的±5%  带定位器  小于全行程的±2%
可调范围:50:1
额定行程:900
额定流量系数Cv值
公称通径 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
额定Cv值 240 430 670 1200 2200 3200 4900 6300 8600 11500 13800 24500 33800 42600 53900 66600 95900
流量特性曲线
