SZCV3302

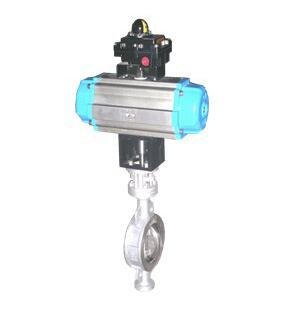

3302双偏心控制蝶阀是SZCV系列产品之一,是一种高性能的
兼备调节、切断两种功能的新型密封蝶阀,广泛适用于控制大流量、
泄漏要求小的场合,特别适用于控制悬浮颗粒或浓浊浆状流体。

主要特点
●配用气缸活塞执行机构,小巧轻便、结构紧凑、输出力矩大
●集中了蝶阀、球阀和偏心旋转阀的优点,采用球面密封及双偏
心结构(即转轴中心与阀板密封面偏离a;转轴中心与阀板中
心偏离b)减少了阀板与阀座在阀关闭前的摩擦力
●采用硬密封和软密封两种型式,硬密封用于高温场合,软密封
用于常温、泄漏要求小的场合
●体积小,重量轻,流路简单,流通能力大,易于维护

主要技术参数
●阀    体
型    式:偏心型铸造阀体
公称通径:DN80~1200mm
公称压力:ANSI 125、150、300
JIS 5、10、20K
PN10、16、25
连接型式:对夹式、法兰式  FF、RF、MF
法兰标准  ANSI B16.5-1981、JIS B2201-1984、
JB/T79.1~2-94、HG20592~20614-97等
注:≤DN500常用对夹式,DN500以上常用法兰式
材    料:铸钢(SCPH2、SCPH21、WCB、WCC、ZG230-450)
铸不锈钢(SCS13A、SCS14A、316、316L、CF8
ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
密封填料: 聚四氟乙烯V型填料、石墨填料                                     结构原理图
阀内组件
阀板型式:双偏心部分球面型
阀板、阀座、转轴材料:见表
执行机构
型    式:7201、7203系列气缸活塞执行机构
动作方式:回转型
  作用型式:双作用 — 无弹簧,执行机构无原始位置,工作时需二个操作压力
            单作用 — 有弹簧,执行机构有原始位置,工作时需一个操作压力
型    号 双作用 7201-RD、7203-RD
单作用 7201-RS、7203-RS
气源压力 0.3~0.8 MPa
控制信号 两位式 气动控制:0.3~0.8MPa; 电动控制(采用电磁阀):24V·DC、220V·AC
调节式 气动控制(采用气动定位器):20~100kPa; 电动控制(采用电气定位器):4~20mA·DC
SZCV


型号、规格、输出转矩
型 号 操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201
双作用
规   格 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出转矩 35.5 50.3 77.1 113.6 164.4 256 439 668 1077 1316 1933 2936 3815 5712 8139 21195 40694
7201
单作用
规格 弹簧数量 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出
转矩
N6 22.1 31.9 47.7 69.7 101.3 155.5 273.5 400.4 675 822 1212 1932 2400 3449 4482① 12272 16120
N8 17.9 25.9 38.3 55.7 81.5 124.0 221.8 317.2 556 677 1000 1612 1929 2686 3567② 9294 10364
N10 13.5 19.8 28.7 41.2 60.8 91.0 167.5 229.5 426 517 767 1281 1458 1929 2653③ 6319
N12 9.1 13.7 19.0 26.8 40.1 58.0 113.2 141.7 296 357 533 950 986 1172 1738④ 3343
注:①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧
●环境温度:-30~+70℃
●阀作用型式:气-关式或气-开式
●附    件:定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器等
●泄 漏 量:软密封  小于阀额定容量的10-7
硬密封  小于阀额定容量的0.01%,符合ANSI B16.104 Ⅳ级
●回    差:带定位器  小于全行程的2%
●基本误差:带定位器  小于全行程的±2%
●可调范围:50:1
●额定行程:900
●额定流量系数Cv值
公称通径 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
Cv值 265 480 750 1350 2310 3740 5100 6860 8960 11340 14000 20160 27440 35840 45360 56000 80600
●阀体、阀内件标准材质组合及工作温度范围
阀体材质 SCPH2、SCPH21、WCB CF8、SCS13A 、ZG1Cr18Ni9Ti SCS14A 、ZG1Cr18Ni12Mo2Ti 316L
阀板 材质 WCB SUS304 SUS304 SUS316 SUS316 316L 316L
处理 Hr
阀座 材质 SUS420 SUS630 SUS316 316L
处理 PH
转轴 材质 SUS316 316L
处理 Hr
密封环 材质 SUS304 316L
压圈 材质 SS41 316
工作温度 -5~+400℃ -45~+400℃
注:①密封环材质为强化聚四氟乙烯时,工作温度为-20~+200℃;②Hr—析出硬化处理;③PH—氮化处理;
