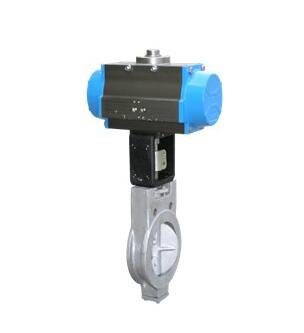

SZCV3301

3301型控制蝶阀是SZCV系列产品之一,适用于大口径、
大流量,低压差、对泄漏要求不严的场合,流道为直通,具有
自洁作用,特别适于浓浊浆状及含有悬浮颗粒物的介质控制。

主要特点
配气缸活塞执行机构,小巧轻便、结构紧凑、输出力矩大
阀结构简单、紧凑,流阻小,额定流量系数大,容易制造

主要技术参数
阀    体
型    式:扁平式铸造阀体
公称通径:DN50~1600mm
公称压力:PN 6、10、16;ANSI 125、150;JIS 5、10、16K
连接型式:对 夹 式  FF、RF(DN80~500mm)
            法 兰 式  FF、RF(DN600~1600mm)
              法兰标准  JB/T79.1-94、HG20592~20618-2009、ANSI B16.5–1981、JIS B2201-1984等
材    料: 铸    钢(SCPH2、SCPH21、WCB、WCC、ZG230-450)
铸不锈钢(SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
压盖型式:螺栓压紧式
密封填料: 聚四氟乙烯V型填料、石墨填料
阀内组件
阀板型式:扁平铸造型
材    料: 铸    钢(SCPH2、SCPH21、WCB、WCC、ZG230-450)
铸不锈钢(SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
工作温度: 常温型  -40~+250℃、中温型  -60~+450℃
执行机构
型    式:7201、7203系列气缸活塞执行机构
动作方式:回转型
  作用型式:双作用— 无弹簧,执行机构无原始位置,工作时需二个操作压力
            单作用— 有弹簧,执行机构有原始位置,工作时需一个操作压力
主要技术参数
型   号 双作用 7201-RD、7203-RD
单作用 7201-RS、7203-RS
用    途 通   断
气源压力 0.3~0.8MPa
气源接口 G1/8、G1/4、G1/2
控制信号 两位式 气动控制:0.3~0.8MPa; 电动控制(采用电磁阀):24V·DC、220V·AC
调节式 气动控制(采用气动定位器):20~100kPa; 电动控制(采用电气定位器):4~20mA·DC
额定行程 900


SZCV


型号、规格、输出转矩
型 号 操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201
双作用
规   格 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出转矩 35.5 50.3 77.1 113.6 164.4 256 439 668 1077 1316 1933 2936 3815 5712 8139 21195 40694
7201
单作用
规格 弹簧数量 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出
转矩
N6 22.1 31.9 47.7 69.7 101.3 155.5 273.5 400.4 675 822 1212 1932 2400 3449 4482① 12272 16120
N8 17.9 25.9 38.3 55.7 81.5 124.0 221.8 317.2 556 677 1000 1612 1929 2686 3567② 9294 10364
N10 13.5 19.8 28.7 41.2 60.8 91.0 167.5 229.5 426 517 767 1281 1458 1929 2653③ 6319
N12 9.1 13.7 19.0 26.8 40.1 58.0 113.2 141.7 296 357 533 950 986 1172 1738④ 3343
注:①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧
环境温度:-30~+70℃
阀作用型式:气-关式或气-开式
附    件:定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器等
