SZCV3201

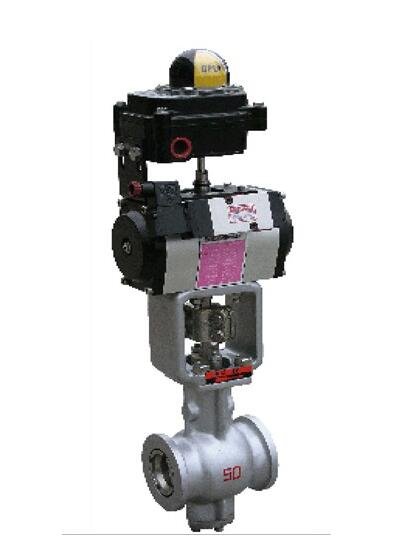

3201凸轮挠曲控制阀(偏心旋转控制阀)是SZCV系列产品之
一,阀芯的回转中心不与旋转轴同心,可减少阀座、阀芯磨损,延
长使用寿命,广泛用于粘度大、含颗粒物的介质控制或蒸汽场合。

主要特点
阀结构紧凑,阀芯后部设有一个改善流体平稳流动的导流翼,
有利于介质平稳流动,动态稳定性好,使用寿命长
压降损失小、流量大、可调范围广
偏心形成的挠曲臂具有一定的柔性,比3102的密封效果更好

主要技术参数
阀    体
型    式:直通铸造偏心旋转阀
公称通径:DN25~300mm
公称压力:ANSI 150、300、600
JIS 10、20、30、40K
      PN16、40、64
连接型式:对 夹 式  FF、RF
法兰标准  JB/T79.1~2-94、HG20592~20618-2009、ANSI B16.5 -1981、JIS B2201-1984等
材    料: 铸    钢(SCPH2、SCPH21、WCB、WCC、ZG230-450)
铸不锈钢(SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
压盖型式:螺栓压紧式
密封填料: 膨胀聚四氟乙烯、聚四氟乙烯V型填料、柔性石墨
●阀内组件
阀芯型式:带导流翼的偏心旋转阀芯
流量特性:近似线性(L)
阀芯转角:全开60º
材    料:不锈钢(SUS304、SUS316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18等)
不锈钢堆焊司太莱合金、钛、耐蚀合金等
阀座型式:压紧式阀座
阀座材料:软密封:F4+MoS2、玻纤、碳纤等
硬密封:1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、不锈钢堆焊司太莱合金或其它表面硬化处理
衬套材料:2Cr13、1Cr18Ni9Ti
垫片材料:石棉橡胶板
●工作温度:软密封:-40~+200℃,硬密封:-40~+400℃
注:1.工作温度不准超过各种材料的允许范围
2.工作温度超过300℃时,建议阀芯、阀座堆焊硬质合金或进行其它表面硬化处理
执行机构
型    式:7201、7203系列气缸活塞执行机构或VR气动多弹簧薄膜执行机构
动作方式:7201、7203型:回转型   VR1~3型:直线型

SZCV


作用型式:双作用 — 无弹簧,执行机构无原始位置,工作时需二个操作压力
            单作用 — 有弹簧,执行机构有原始位置,工作时需一个操作压力
膜    片:VR型 乙丙橡胶夹尼龙布
主要技术参数
型   号 双作用 7201-RD、7203-RD VR1 VR2 VR3
单作用 7201-RS、7203-RS
弹簧范围(kPa) 70~140    100~200 80~160 180~280
气源压力(kPa) 300~800  220 350 350 500
气源接口 G1/8、G1/4、G1/2 Rc1/4
控制信号 两位式 气动控制:0.3~0.8、0.22~0.5 MPa;电动控制(采用电磁阀):24V·DC、220V·AC
控制式 气动控制(采用气动阀门定位器):20~100kPa;电动控制(采用电气阀门定位器):4~20mA·DC
额定行程 600
