SZCV3108

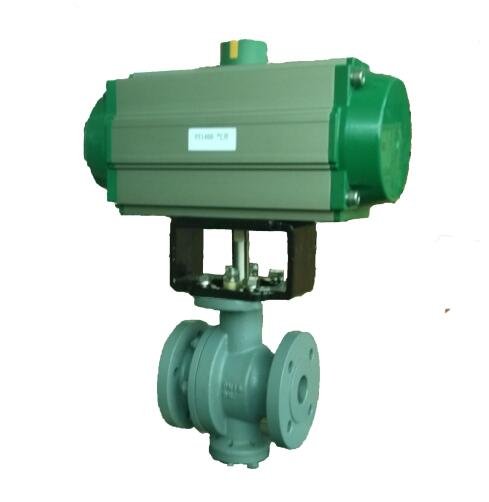

3108 硬密封O型控制球阀是SZCV系列产品之一,由回转型气缸活塞执行机构7201、7203和硬密封O型球阀组成。它以压缩空气为动力,阀杆带动球芯在阀体内转动90度,实现全开—全闭的动作,具有极好的切断性能,广泛应用于石油、化工、造纸冶金、污水处理、油罐车等行业,对各种液体、气体、料浆类流体等介质的切断,尤其适用于控制高粘度、带有纤维和细颗粒的介质。结构简单、紧凑、体积小、重量轻,流体通道呈直线,流阻小,流通能力大。介质流向可任意安装,维护方便,可靠性高,应用范围广。
3108 O型阀主要由主阀体、副阀体、阀座、柱状弹簧、球芯、阀杆、上、下衬套、填料、填料压盖等零件组成,主阀体上设有填料涵,内装填料。(见图2、表5)

表5
编 号 零部件名称 编 号 零部件名称 编 号 零部件名称
01 主阀体 09 开口软衬套 17 金属缠绕垫
02 压  环 10 上、下衬套 18 副阀体
03 球  芯 11 下衬垫 19 双头螺柱
04 柱状弹簧 12 填  料 20 螺  母
05 阀  座 13 填料压盖 21 下导向杆
06 密封环 14 压  板 22 密封垫
07 O型密 15 双头螺柱 23 下端盖
08 阀  杆 16 螺  母 24 六角头螺栓











       图2  3108  O型阀



球芯、阀座、阀杆均用1Cr18Ni9Ti、 1Cr18Ni12Mo2Ti、Cr18Ni12Mo2Ti、9Cr18等不锈钢材料制作,为提高使用寿命,根据用户需要,球芯、阀座的密封面处可镀鉻、喷涂Wc、Ni60和堆焊硬质合金等,以保证较好的密封性能。
    阀体材料为铸钢(ZG230-450)或铸不锈钢(ZG1Cr18Ni12Mo2Ti、ZG1Cr18Ni9Ti)。
 3、3108控制阀
3108控制阀由7201或7203执行机构和3108 O型阀组成。执行机构的支架与3108 O型阀的主阀体用六角螺栓连接。3108  O型阀的阀杆与7201或7203执行机构采用方套连接
