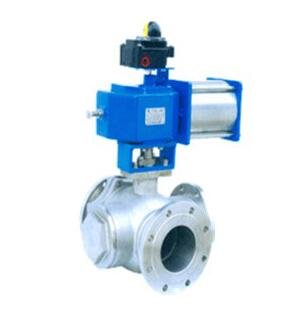

3107  三通O型控制球阀是SZCV系列产品之一,由回转型气
缸活塞执行机构和三通O型球阀组成。采用国家通用标准设计,其
标准阀芯有L型三通双口通道、T型三通三口通道。改变阀芯与管
道的相对角度,可对三条支管实现不同的组合控制。L型通道只能
连通相互正交的两条管道或使三条管道同时切断,不能互相连通,
实现配比作用;T型通道可使三条正交的管道相互连通,也可使其
中两条管道连通而切断另一条管道,起分流、合流作用。 广泛应
用于石油、化工、造纸、冶金、污水处理等行业,尤其适用于控制
高粘度、带有纤维和细颗粒的介质。

主要特点
结构简单、紧凑、体积小、重量轻,流路畅通,流阻小,流通
能力大,可调范围广
有软密封、硬密封两种型式,软密封用于常温、泄漏量要求小的
场合;硬密封用于高温场合
可靠性高,功能全,维护方便,应用范围广

主要技术参数
阀    体
型    式:三通铸造球形阀
公称通径:DN15~200mm
公称压力:PN16;ANSI 150;JIS 10、16K
PN40;ANSI 300;JIS 20、30K
连接型式:法兰连接  FF、RF、MF
        法兰标准  JB/T79.1~2-94、HG20592~20618-2009、ANSI B16.5 -1981、JIS B2201-1984
材    料: 铸    钢(SCPH2、SCPH21、WCB、WCC、ZG230-450)
铸不锈钢(SCS13A、SCS14A、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
压盖型式:螺栓压紧式
密封填料:聚四氟乙烯V型填料、含浸聚四氟乙烯石棉、石棉编织、柔性石墨
●阀内组件
阀芯型式:T型或L型球芯
材    料:SUS304、SUS316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18等
流量特性:快开特性(Q)
阀杆材料:1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、SUS304、SUS316
阀座材料:软 阀 座:聚四氟乙烯+二硫化钼、聚四氟乙烯+碳纤维、尼龙、对位聚苯
金属阀座:不锈钢或不锈钢堆焊司太莱合金
O 型 圈:氟橡胶
衬套材料:1Cr18Ni9Ti
垫片材料:石棉橡胶板
●工作温度:软阀座:-20~+200℃、金属阀座:-20~+350℃
SZCV


执行机构
型    式:7201、7203系列气缸活塞执行机构
动作方式:回转型
  结构形式:双作用 — 无弹簧,执行机构无原始位置,工作时需二个操作压力
            单作用 — 有弹簧,执行机构有原始位置,工作时需一个操作压力
主要技术参数
型   号 双作用 7201-RD、7203-RD
单作用 7201-RS、7203-RS
用    途 通   断
气源压力 0.3~0.8 MPa
气源接口 G1/8、G1/4、G1/2
控制信号 两位式 气动控制:0.3~0.8MPa; 电动控制(采用电磁阀:24V·DC、220V·AC)
调节式 气动控制(采用气动定位器):20~100kPa; 电动控制(采用电-气定位器):4~20mA·DC
额定行程 900
型号、规格、输出转矩
型 号 操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201
双作用
规   格 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出转矩 35.5 50.3 77.1 113.6 164.4 256 439 668 1077 1316 1933 2936 3815 5712 8139 21195 40694
7201
单作用
规格 弹簧数量 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出
转矩
N6 22.1 31.9 47.7 69.7 101.3 155.5 273.5 400.4 675 822 1212 1932 2400 3449 4482① 12272 16120
N8 17.9 25.9 38.3 55.7 81.5 124.0 221.8 317.2 556 677 1000 1612 1929 2686 3567② 9294 10364
N10 13.5 19.8 28.7 41.2 60.8 91.0 167.5 229.5 426 517 767 1281 1458 1929 2653③ 6319
N12 9.1 13.7 19.0 26.8 40.1 58.0 113.2 141.7 296 357 533 950 986 1172 1738④ 3343
注:①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧
环境温度:-30~+70℃
作用型式:气-关式或气-开式
通道形式:L型三通球阀:有L-A、L-B两种控制状态,见图1。
T型三通球阀:有T-A、T-B、T-C、T-D四种控制状态,见图2。
  特别说明:订货时需注明电磁阀通电时,三通阀是图示中哪种状态。
