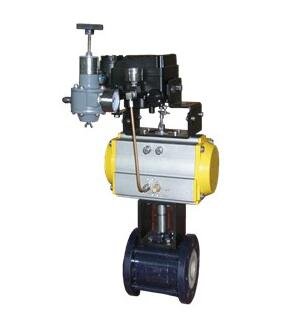

3105 衬陶瓷控制球阀是SZCV系列产品之一，由回转型气缸
活塞执行机构和陶瓷球阀组成。该阀除具有金属球阀的优点外，
还具有极强的耐腐蚀、耐高温、耐磨损、耐冲蚀等显著特点。广
泛应用于石化、化工、造纸、冶金、输矿、电站脱硫、炼油等行业
的各类酸碱与气体、液体、高温蒸汽和泥浆输送系统中，在强腐蚀
场合，是替代钛阀、蒙乃尔阀的理想产品。

■主要特点
●结构简单、紧凑、体积小、重量轻，流路畅通，流阻小，流通
能力大，可调范围广
●密封性能可靠，泄漏量小，维护方便
●成本低，运行经济性高、使用寿命长

■主要技术参数
●阀    体
型    式：直通铸造内衬陶瓷球阀
公称通径：DN15～200mm
公称压力：PN16；ANSI 150；JIS 10、16K
PN40；ANSI 300；JIS 20、30K
连接型式：法兰连接  FF、RF、MF
        法兰标准  JB/T79.1～2-94、HG20592～20618-2009、ANSI B16.5 -1981、JIS B2201-1984
材    料: 铸    钢（SCPH2、SCPH21、WCB、WCC、ZG230-450）衬陶瓷
铸不锈钢（SCS13A、316、CF8、ZG1Cr18Ni9Ti）衬陶瓷
密封填料:含浸聚四氟乙烯石棉、石棉编织、柔性石墨
●阀内组件
阀芯型式：O型或V型通孔球芯
材    料：陶瓷（具体性能见表）
流量特性：快开特性Q（O型）、近似等百分比%（V型）
阀杆材料：1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、哈氏B
阀座材料：陶瓷（具体性能见表）
密 封 圈：VITON、PPL、石墨
衬套材料：1Cr18Ni9Ti
●工作温度：VITON（氟橡胶）：－29～+220℃；PPL：－29～+350℃；石墨：－20～+450℃
  ●泄 漏 量：符合标准ANSI B16.104-1976 Ⅳ级
●回    差：带定位器  小于全行程的1.5%
●基本误差：带定位器  小于全行程的±2%
●可调范围：200:1
●额定行程：90⁰


SZCV



●执行机构
型    式：7201、7203系列气缸活塞执行机构
动作方式：回转型
  结构形式：双作用 — 无弹簧，执行机构无原始位置，工作时需二个操作压力
            单作用 — 有弹簧，执行机构有原始位置，工作时需一个操作压力
主要技术参数

型   号	双作用	7201-RD、7203-RD
	单作用	7201-RS、7203-RS
用    途		通   断
气源压力		0.3～0.8 MPa
气源接口		G1/8、G1/4、G1/2
控制信号	两位式	气动控制：0.3～0.8MPa； 电动控制（采用电磁阀：24V·DC、220V·AC）
	调节式	气动控制（采用气动定位器）：20～100kPa； 电动控制（采用电-气定位器）：4～20mA·DC
额定行程		900

型号、规格、输出转矩

型 号	操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201 双作用	规   格		063	075	083	092	105	125	140	160	190	210	240	270	300	350	400	500	600
	输出转矩		35.5	50.3	77.1	113.6	164.4	256	439	668	1077	1316	1933	2936	3815	5712	8139	21195	40694
7201 单作用	规格	弹簧数量	063	075	083	092	105	125	140	160	190	210	240	270	300	350	400	500	600
	输出 转矩	N6	22.1	31.9	47.7	69.7	101.3	155.5	273.5	400.4	675	822	1212	1932	2400	3449	4482①	12272	16120
		N8	17.9	25.9	38.3	55.7	81.5	124.0	221.8	317.2	556	677	1000	1612	1929	2686	3567②	9294	10364
		N10	13.5	19.8	28.7	41.2	60.8	91.0	167.5	229.5	426	517	767	1281	1458	1929	2653③	6319	－
		N12	9.1	13.7	19.0	26.8	40.1	58.0	113.2	141.7	296	357	533	950	986	1172	1738④	3343	－

注：①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧
●环境温度：-20～+60℃
●阀作用型式：气－关式或气－开式
●陶瓷材料及机械性能

性 能 材 料	密度g/cm3	硬度HRC	抗弯强度MPa	断裂韧性N/m3
ZTA（ZrO2+Al2O3）	4.2～4.6	90～92	700～720	4.5～5.0
PSZ（ZrO2+Y2O3）	5.8～6.0	87～90	800～1000	11～19
反应烧结	2.65～2.95	84～88	245～265	1.7～1.9
压力烧结	3.2～3.33	92～94	900～1100	4.5～5.2
Al2O3	3.7～3.9	87～92	300～500	2～4
SiC	3.15～3.25	93～95	450～470	3.85～4
