SZCV3104

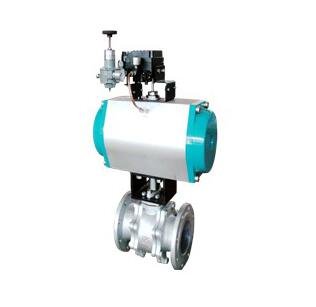

3104衬氟V型控制球阀是SZCV系列产品之一,是一种
防腐蚀球阀,与流体接触的阀体内壁和阀内组件均采用高压
注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙烯(F46),具有
可靠的耐腐蚀性和密封性,可广泛适用于化工、石油、冶金、
医药、电力等行业,实现对生产过程中酸、碱、盐类等强腐
蚀性介质的控制。

主要特点
国际通用标准设计,结构简单、紧凑,体积小,重量轻,
流阻小、流通能力大、可调范围广,安装维护方便
采用软密封阀座,密封性能可靠,泄漏小、耐腐蚀性强

主要技术参数
阀    体
型    式:直通铸造球形阀
公称通径:DN15~200mm
公称压力:PN10、16;ANSI 125、150;JIS 10、16K
 连接型式:法兰连接  FF、RF
法兰标准  JB/T79.1-94、HG20592~20618-2009、ANSI B16.5-1981、JIS B2201-1984
材    料: 铸    钢(SCPH2、WCB、WCC、ZG230-450)衬聚全氟乙丙烯(F46)
铸不锈钢(SCS13A、CF8、ZG1Cr18Ni9Ti)衬聚全氟乙丙烯(F46)
压盖型式:螺栓压紧式
密封填料: 聚四氟乙烯V型填料
阀内组件
阀芯型式:带V型通孔的球芯
材    料:F46
流量特性:近似等百分比特性(%)
阀杆材料:2Cr13衬F46
阀座材料:F46
衬套材料:1Cr18Ni9Ti
垫片材料:聚四氟乙烯
●工作温度:-20~+150℃
执行机构
型    式:7201、7203系列气缸活塞执行机构
动作方式:回转型
  作用型式:双作用 — 无弹簧,执行机构无原始位置,工作时需二个操作压力
            单作用 — 有弹簧,执行机构有原始位置,工作时需一个操作压力



SZCV


主要技术参数
型   号 双作用 7201-RD、7203-RD
单作用 7201-RS、7203-RS
用    途 通   断
气源压力 0.3~0.8 MPa
气源接口 G1/8、G1/4、G1/2
控制信号 两位式 气动控制:0.3~0.8MPa; 电动控制(采用电磁阀:24V·DC、220V·AC)
调节式 气动控制(采用气动定位器):20~100kPa; 电动控制(采用电-气定位器):4~20mA·DC
额定行程 900
