SZCV3103

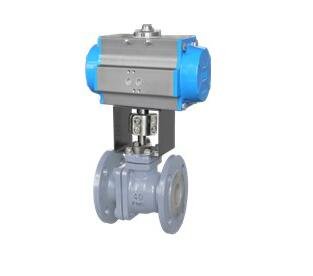

3103衬氟O型控制球阀是SZCV系列产品之一,是一
种防腐蚀球阀,与流体接触的阀体内壁和阀内组件均采用高
压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙烯(F46),具
有可靠的耐腐蚀性和密封性,可广泛适用于化工、石油、冶
金、医药、电力等行业,实现对生产过程中酸、碱、盐类等
强腐蚀性介质的切断。

主要特点
国际通用标准设计,结构简单、紧凑,体积小,重量轻,
流阻小,流通能力大、可调范围广,安装维护方便
采用软密封阀座,密封性能可靠,泄漏低、耐腐蚀性强

主要技术参数
阀    体
型    式:直通铸造球形阀
公称通径:DN15~300mm
公称压力:PN10、16;ANSI 125、150;JIS 10、16K
 连接型式:法兰连接  FF、RF
法兰标准  JB/T79.1-94、HG20592~20618-2009、ANSI B16.5-1981、JIS B2201-1984
材    料: 铸    钢(SCPH2、WCB、WCC、ZG230-450)衬聚全氟乙丙烯(F46)
铸不锈钢(SCS13A、CF8、ZG1Cr18Ni9Ti)衬聚全氟乙丙烯(F46)
压盖型式:螺栓压紧式
密封填料: 聚四氟乙烯V型填料
阀内组件
阀芯型式:球型阀芯
材    料:2Cr13衬F46
流量特性:快开特性(Q)
阀杆材料:2Cr13衬F46
阀座材料:F46
衬套材料:1Cr18Ni9Ti
垫片材料:聚四氟乙烯
●工作温度:-20~+150℃
执行机构
型    式:7201、7203系列气缸活塞执行机构
动作方式:回转型
  作用型式:双作用 — 无弹簧,执行机构无原始位置,工作时需二个操作压力
            单作用 — 有弹簧,执行机构有原始位置,工作时需一个操作压力



SZCV


主要技术参数
型   号 双作用 7201-RD、7203-RD
单作用 7201-RS、7203-RS
用    途 通   断
气源压力 0.3~0.8 MPa
气源接口 G1/8、G1/4、G1/2
控制信号 两位式 气动控制:0.3~0.8MPa; 电动控制(采用电磁阀:24V·DC、220V·AC)
调节式 气动控制(采用气动定位器):20~100kPa; 电动控制(采用电气定位器):4~20mA·DC
额定行程 900
型号、规格、输出转矩
型 号 操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201
双作用
规   格 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出转矩 35.5 50.3 77.1 113.6 164.4 256 439 668 1077 1316 1933 2936 3815 5712 8139 21195 40694
7201
单作用
规格 弹簧数量 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出
转矩
N6 22.1 31.9 47.7 69.7 101.3 155.5 273.5 400.4 675 822 1212 1932 2400 3449 4482① 12272 16120
N8 17.9 25.9 38.3 55.7 81.5 124.0 221.8 317.2 556 677 1000 1612 1929 2686 3567② 9294 10364
N10 13.5 19.8 28.7 41.2 60.8 91.0 167.5 229.5 426 517 767 1281 1458 1929 2653③ 6319
N12 9.1 13.7 19.0 26.8 40.1 58.0 113.2 141.7 296 357 533 950 986 1172 1738④ 3343
注:①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧。
环境温度:-30~+70℃
阀作用型式:气-关式或气-开式
附    件:定位器、空气过滤减压阀、限位开关、手轮机构、电磁阀、阀位传送器等
执行机构 定位器 空气过滤减压阀 手轮机构 电磁阀
电/气 气/气
双作用7201-075~270RD 8103、8104 8202 9301 7303 9102
单作用7201-092~300RS 8103、8104 8202 9301 7303 9101
泄 漏 量:小于阀额定容量的10-7
●回    差:不带定位器  小于全行程的5%   带定位器  小于全行程的2%
●基本误差:不带定位器  小于全行程的±5%  带定位器  小于全行程的±2%
可调范围:200:1
额定行程:900
流量特性曲线:快开特性 (Q)
