SZCV3102

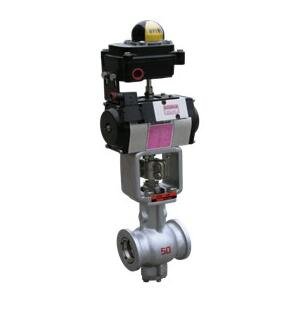

3102 V型控制球阀是SZCV系列产品之一,由回转型气
缸活塞执行机构和V型球阀组成。它以压缩空气为动力,阀杆
带动球体在阀体内转动90度,实现全开—全闭的动作,球芯上
的V型口与阀座之间具有剪切作用,具有极好的控制和切断性
能,广泛应用于石油、化工、造纸、冶金、污水处理、油罐车
等行业,对各种液体、气体、料浆类流体进行控制和切断,尤
其适用于控制高粘度、纤维状、粉尘及细颗粒的介质。

主要特点
结构简单、紧凑、体积小、重量轻,流体通道呈直线,流
阻小,流通能力大,可调范围广
密封型式有硬密封和软密封,硬密封用于高温场合,软密
封用于常温、泄漏量要求小的场合,球芯有偏心旋转、同
心旋转两种型式,可靠性高,应用广,维护方便

主要技术参数
阀    体
型    式:直通铸造球形阀
公称通径:DN15~300mm
公称压力:PN16、64;ANSI 150、600;JIS 10、40K
连接型式:对夹式连接  FF
法兰式连接  FF、RF、MF、RJ、TG
法兰标准  JB/T79.1~2-94、HG20592~20618-2009、ANSI B16.5–1981、JIS B2201-1984等
材    料: 铸    钢(SCPH2、SCPH21、WCB、WCC、WC9、ZG230-450)
铸不锈钢(SCS13A、SCS14A、316、316L、CF8、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
压盖型式:螺栓压紧式
密封填料: 膨胀聚四氟乙烯、V型聚四氟乙烯、柔性石墨
●阀内组件
阀芯型式:带V型切口的球芯
材    料:304、316、316L、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、不锈钢表面硬化处理
流量特性:近似等百分比特性(%)
阀杆材料:2Cr13、1Cr18Ni9Ti
阀座材料:软密封:F4+MoS2、玻纤、碳纤等
硬密封:1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、不锈钢堆焊司太莱合金或其它表面硬化处理
衬套材料:2Cr13、1Cr18Ni9Ti
垫片材料:石棉橡胶板
●工作温度:软密封:-40~+200℃,硬密封:-40~+400℃
注:1.工作温度不准超过各种材料的允许范围
2.工作温度超过300℃时,建议球芯、阀座堆焊硬质合金或进行其它表面硬化处理
执行机构

SZCV

    型    式:7201、7203系列气缸活塞执行机构
动作方式:回转型
  结构形式:双作用 — 无弹簧,执行机构无原始位置,工作时需二个操作压力
            单作用 — 有弹簧,执行机构有原始位置,工作时需一个操作压力
主要技术参数
型  号 双作用 7201-RD、7203-RD
单作用 7201-RS、7203-RS
用    途 通   断
气源压力 0.3~0.8 MPa
气源接口 G1/8、G1/4、G1/2
控制信号 两位式 气动控制:0.3~0.8MPa; 电动控制(采用电磁阀:24V·DC、220V·AC)
调节式 气动控制(采用气动定位器):20~100kPa; 电动控制(采用电气定位器):4~20mA·DC
额定行程 900
型号、规格、输出转矩
型 号 操作压力0.5MPa、输出转角900时输出转矩 (N·m)
7201
双作用
规   格 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出转矩 35.5 50.3 77.1 113.6 164.4 256 439 668 1077 1316 1933 2936 3815 5712 8139 21195 40694
7201
单作用
规格 弹簧数量 063 075 083 092 105 125 140 160 190 210 240 270 300 350 400 500 600
输出
转矩
N6 22.1 31.9 47.7 69.7 101.3 155.5 273.5 400.4 675 822 1212 1932 2400 3449 4482① 12272 16120
N8 17.9 25.9 38.3 55.7 81.5 124.0 221.8 317.2 556 677 1000 1612 1929 2686 3567② 9294 10364
N10 13.5 19.8 28.7 41.2 60.8 91.0 167.5 229.5 426 517 767 1281 1458 1929 2653③ 6319
N12 9.1 13.7 19.0 26.8 40.1 58.0 113.2 141.7 296 357 533 950 986 1172 1738④ 3343
注:①为8个弹簧 ②为10个弹簧 ③为12个弹簧 ④为14个弹簧。
环境温度:-30~+70℃
阀作用型式:气-关式或气-开式
附    件:定位器、空气过滤减压阀、限位开关、手轮机构、电磁阀、阀位传送器等
泄 漏 量:软密封  小于阀额定容量的10-7
硬密封:小于阀额定容量的0.01%,符合标准ANSI B16.104-1976 Ⅳ级
●回    差:不带定位器  小于全行程的5%   带定位器  小于全行程的2%
●基本误差:不带定位器  小于全行程的±5%  带定位器  小于全行程的±2%
可调范围:200:1
额定行程:900
额定流量系数Cv值
公称通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300
Cv值 12 20 32 50 82 128 215 320 515 800 1160 2060 3210 4560
